Zde系列螺旋排屑機
產品信息
性能與用途

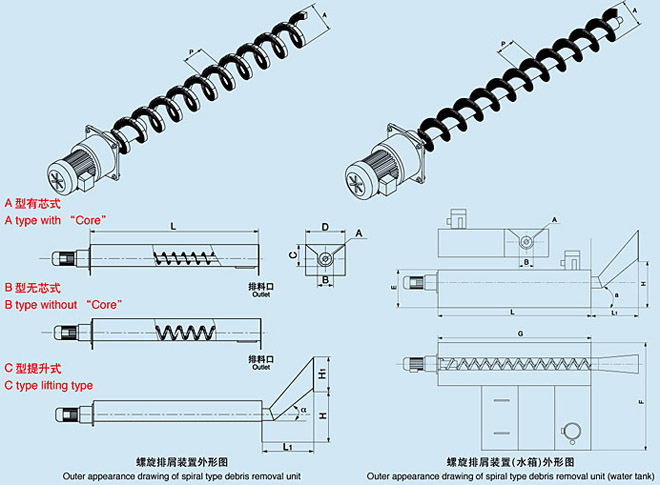

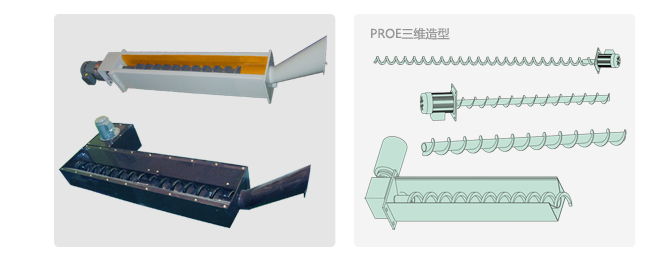

ZDLX系列螺旋排屑裝置是由減速機、螺旋體及殼體三部分組成。通過減速機驅動螺旋體轉動，與殼體產生相對運動，從而將切屑沿殼體軸向推出。根據使用情況，結構形式可分為：
A型：有芯推進，有或無輸送槽；
B型：無芯推進，有或無輸送槽；
C型：無芯推進，輸送槽提升式；
D型：無芯推進，輸送槽提升式，配冷卻液箱；
廣泛應用于各類機械加工設備上，尤其適用于排屑空間狹小，其它排屑形式不易安裝的機床。另外，通過與其他排屑型式的配合使用，可以改變只能沿水平軸向排屑的功能，以達到排屑方向和排屑高度的變化。
特點
1. 結構緊湊，占地空間小；
2.安裝使用方便，排屑效果好；
3.傳動環(huán)節(jié)少，故障率極低。

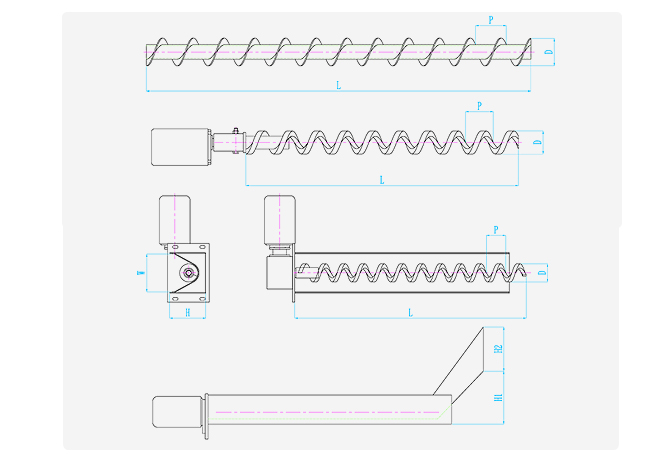

| 主要技術參數 |
（單位：mm） |
| 型號/尺寸 |
螺旋片直徑 |
螺距 |
水平長度 |
排屑寬度 |
排屑槽高度 |
提升高度 |
排屑口高度 |
電機功率 |
排屑量
（鑄鐵量） |
| D |
P |
L |
W |
H |
H1 |
H2 |
kw |
kg/h |
| BXLX-72 |
Φ72 |
60 |
0.6～3m |
90 |
用戶選定 |
0.06～0.2 |
60～100 |
| BXLX-80 |
Φ80 |
80 |
0.6～5m |
100 |
0.06～0.2 |
80～150 |
| BXLX-100 |
Φ100 |
100 |
0.8～6m |
120 |
0.1～0.37 |
100～200 |
| BXLX-120 |
Φ120 |
120 |
0.8～8m |
150 |
0.1～0.37 |
120～200 |
| BXLX-150 |
Φ150 |
150 |
1.0～10m |
180 |
0.1～1.1 |
120～250 |
| BXLX-200 |
Φ200 |
200 |
1.0～15m |
230 |
0.1～1.1 |
150～320 |
| BXLX-X |
ΦX |
|
|
|
|
|
|
|
注：1.電機根據螺旋片直徑A.水平長度確定。
2.出屑口也可以放在電機一端或中間（A型中，左旋螺旋片與右旋螺旋片在同一軸上）。
3.X表示根據用戶實際需要設計的參數，并可根據用戶所需尺寸和要求設計于制造。
|
|
